AVR ISP programátor na USB ver.1.00

Výstrahy

JUser: :_load: Nemôžem načítať používateľa s ID: 161

JUser: :_load: Nemôžem načítať používateľa s ID: 97

sobota, 19 november 2011 16:52 Written by Ing.Jaroslav Vadel 100315 times

Rate this item

(23 votes)

AVR ISP programátor na USB ver.1.00

Tento USB ISP programátor som navrhol na dosku plošného spoja o rozmeroch 50x20mm. Doska je obojstranná so zelenou maskou a s prekovkami.

Neosadena DPS :

ISP_USB

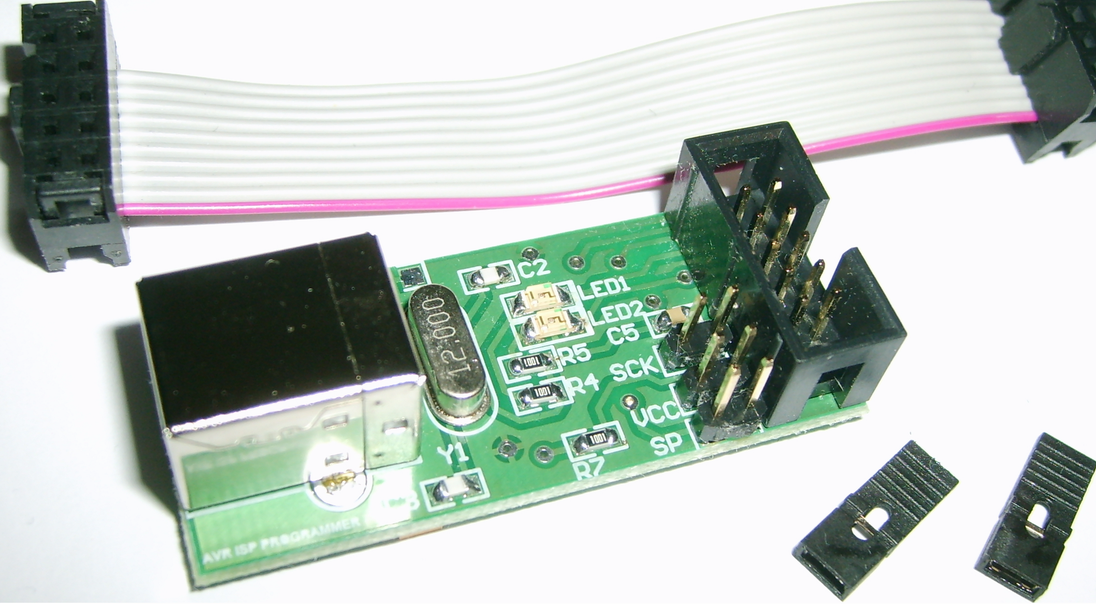

Osadená DPS :

ISP_USB

dps bottom

Schéma :

DPS :

Tento programátor je kompatibilný s firmwares :

usbasp.zip (8 kB.-Autor Thomas Fischl - www.fischl.de
AVR ISP mkII Firmware Funguje pod AVR studiom.

Software pre USBasp

AVRDUDE version 5.2.
BASCOM-AVRversion 1.11.9.6.
Khazama AVR Programmer GUI aplikácia pre USB programátor a avrdude.
eXtreme Burner - AVR GUI aplikácia pre USB programátor.

Software pre USBAVR ISP mkII

AVRStudio4.18SP1.exe version 4.18 - nutná registrácia na ich stránke. Odkaz bez registrácie tu alebo tu.
CodeVisionAVR - platený software

OS

Win XP
Win 7 - nie sú drivery!

Instalácia programatora USBAVR ISP mkII

USB PROGRAMÁTOR NEPOKLADAJTE NA KOVOVÉ ALEBO ELEKTRICKY VODIVÉ PODLOŽKY !!!!
POMOCOU PROGRAMÁTORA JE MOŽNE NAPÁJAŤ OBVODY S MAXIMÁLNYM ODBEROM 500mA !

Pred inštalovaním programátora je potrebne nainštalovať AVR studio ver 4.18 a vyšie.

Video návod

1. Pripojíme USBAVR ISP mkII programátor ku PC pomocou usb kábla.Pc rozpozná zariadenie ako AVRISP mkII.

ISP_USB

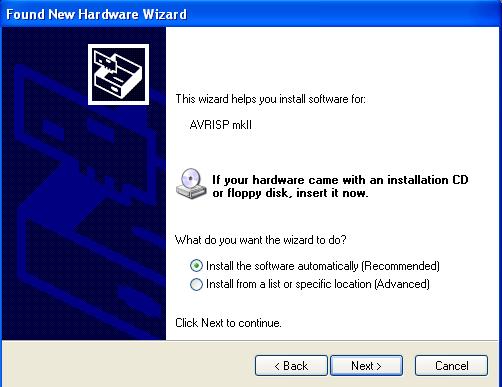

2. V ďalšom kroku nás vyzve PC k inštalovaniu driverov pre USBAVR ISP mkII.Klikneme next,podľa obrázka.

ISP_USB

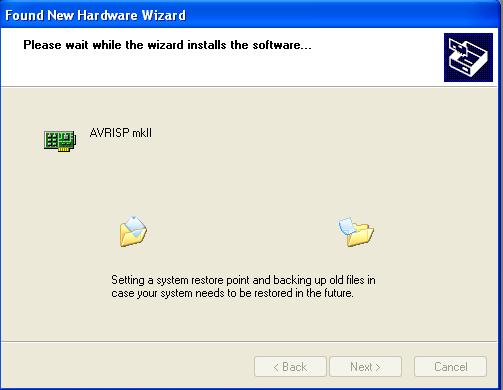

3. Prebehne automatická inštalácia USBAVR ISP mkII.

ISP_USB

Po dokoncení je zariadenie pripravené k použitiu.

ISP_USB

4. Nainštalované drivery USBAVR ISP mkII si môžeme pozrieť v Device Managery.

ISP_USB

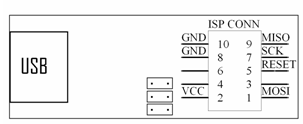

Pinové rozloženie programátora USBAVR ISP mkII

ISP_USB
1 MOSI-> PB3 2 VCC-> +5V 3 x-> x 4 x-> PD1 5 RESET-> PC6 6 x-> PD0 7 SCK-> PB5 8 GND-> GND 9 MISO-> PB4 10 GND-> GND

Jumper programátora USBAVR

SCK -> Slow Clock ->Ak je premostené slúži na POMALE programovanie. Používa sa iba pri firmware USBAsp.Pri USB ISP mkII sa nepoužíva.
VCC -> Common-collector voltage ->Ak je premostené slúži na NAPÁJANIE programovaného obvodu (5V) z programátora. Používa sa pri všetkých firmwares.
SP -> Self programming ->Ak je premostené slúži na samotné preprogramovanie programátora.

Podporovane AVR Microcontroler:

ATTINY:
ATtiny12, ATtiny13, ATtiny13A, ATtiny15, ATtiny167, ATtiny22, ATtiny2313, ATtiny24, ATtiny25, ATtiny26, ATtiny261, ATtiny434, ATtiny44, ATtiny45, ATtiny461, ATtiny48, ATtiny84, ATtiny85, ATtiny861, ATtiny88.

ATMEGA:
ATmega128, ATmega1280, ATmega1281, ATmega1284P, ATmega128A, ATmega16, ATmega162, ATmega164P, ATmega165, ATmega165P, ATmega168, ATmega168P, ATmega169, ATmega169P, ATmega16A, ATmega16HVA, ATmega16U4, ATmega2560, ATmega2561, ATmega32, ATmega324P, ATmega324PA, ATmega325, ATmega3250, ATmega3250P, ATmega325P, ATmega328P, ATmega329, ATmega3290, ATmega3290P, ATmega329P, ATmega32A, ATmega32HVB, ATmega32M1, ATmega32U4, ATmega32U6, ATmega48, ATmega48P, ATmega64, ATmega640, ATmega644, ATmega644P, ATmega645, ATmega6450, ATmega649, ATmega6490, ATmega64A, ATmega8, ATmega8515, ATmega8535, ATmega88, ATmega88P, ATmega88PA, ATmega8A.

AT90CAN:
AT90CAN128, AT90CAN32, AT90CAN64.

AT90PWM:
AT90PWM2, AT90PWM216, AT90PWM2B, AT90PWM316, AT90PWM3B.

AT90USB:
AT90USB1286, AT90USB1287, AT90USB162, AT90USB646, AT90USB647, AT90USB82.

IC AT89 (ATMEL) suport also for:
1. AT89S51
2. AT89S52
3. AT86RF401

new gerber data of PCB released ispmkII_ver.2.0.zip

Last modified on utorok, 02 apríl 2013 09:57

Published in AVR processor | Tagged under programátor avr isp | Download attachments: ISP_USB_schems.zip (7172 Downloads) ISPMKII_firmware.zip (6610 Downloads) usbasp.2011-05-28.zip (7222 Downloads) ispmkII_pdf.zip (5284 Downloads) ispmkII_gerberRS274-X_ver.2.0.zip (4871 Downloads)
